快速安装指南

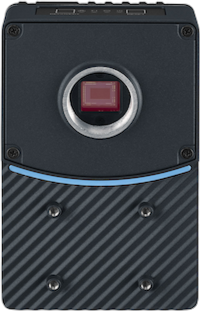

请按照下列步骤,对 OV80i 摄像头进行首次物理安装并上电。


包装内物品

  • OV80i Smart Camera


  • 安装板或支架(如有订购)


  • M12 12 针电缆(Pigtail 或延长线)


  • 以太网电缆


  • 可选:端子块或电源适配器

所需工具

  • 4 mm 六角扳手(用于安装件)
  • 小号平头螺丝刀(用于端子块布线)
  • 24V DC 电源(最小建议 1.5A)



电气连接

OV80i 使用 12-pin M12 A-coded connector,用于所有供电、I/O 与通信。

  • 供电引脚:
    • 引脚 7 = 24V DC(+)
    • 引脚 8 = GND(−)

您可以:

  • 使用一个 pigtail 电缆,直接接到电源。
  • 或通过一个 M12 to Terminal Block Base 连接,该底座暴露所有引脚。
注意

上电前请确认针脚排列。接线错误可能损坏相机。


安装相机

  1. 使用随附支架或自定义框架。
  2. 确保相机稳定牢固。
  3. 将相机定位在镜头所规定的 工作距离 上。
    • OV80i 采用 C-mount 镜头
  4. 避免眩光、阴影或背光,以获得最佳效果。

网络与显示设置

  • 将以太网端口连接到笔记本电脑或交换机。
  • 相机出厂设置:
    • Static IP: 10.250.0.100
    • DHCP: Off by default(可在设置中启用)
  • 将计算机设置为 10.250.0.X 子网以进行通信。
提示

在紧急情况下,通过 Micro-USB 连接,并在浏览器中打开 http://192.168.55.1(无论以太网配置如何均可使用)。

将一个 1920×1080 显示器连接到 HDMI 端口,以查看一个简化的、只读的 HMI,用于实时可视化。此显示仅用于查看,不具交互性。


网络规格

Overview.ai 摄像头(如 OV20i、OV80i)是工业 AI 视觉系统,通常符合以下网络规格:

特性典型数值
接口1 Gbps Ethernet
协议TCP/IP(通常包含 FTP/MQTT/REST/API)
典型带宽使用~15–50 Mbps/摄像头(取决于图像分辨率、帧率与 AI 模型)
峰值带宽在图像上传或数据突发时,峰值带宽可短时达到 100–200 Mbps

经验法则(每摄像头):

  • 最小端口速率:1 Gbps
  • 每端口缓冲区推荐:>100 KB 以应对突发
  • 上行/骨干容量:若将摄像头聚合到交换机,上行应能承载 ~200–300 Mbps/摄像头(含开销)

上电检查

上电后:

  • 电源指示灯(最右侧)应为稳定的 绿色
  • 以太网指示灯(最左侧)若已连接应为 橙色
  • 启动在约 30 秒内完成。

就绪使用

在 Chrome 或 Edge 浏览器中打开:

http://10.250.0.100


🔗 相关资料

2D 绘图

下方是供参考的 2D 绘图:

OV80i 2D Drawing

下载 3D 模型

您可以下载用于安装与集成的 3D 模型,见下列资源:

OV80i:
